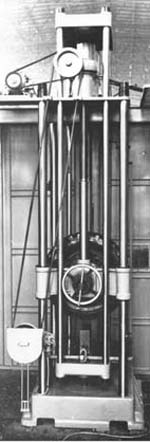

Пресс гидравлический ОПШ-30

Назначение

Пресс гидравлический ОПШ-30 предназначен для статических испытаний шин автомобилей, сельскохозяйственных и дорожностроительных машин.

Пресс ОПШ-30 может быть использован на испытательных станциях шинных заводов, в лабораториях учебных и научно-исследовательских институтов, в шинной, автомобильной и других отраслях промышленности народного хозяйства.

Технические особенности

Установка состоит из собственно машины — рабочей части; пульта управления, включающего силоизмеритель (динамометр), насосную установку, создающую рабочее давление, и систему управления; грузового механизма и ограждения.

Машина устроена по принципу гидравлического пресса.

Рабочее усилие на машине создается гидравлическим насосом высокого давления. Усилия замеряются силоизмерителем маятникового (гидравлического) типа с четырьмя диапазонами измерения.

Кроме того, на пульте управления установлен диаграммный аппарат барабанного типа, вычерчивающий диаграмму "нагрузка-деформация" испытуемой шины.

Технические характеристики
Наименование параметров Значение
Наибольшая предельная нагрузка, тс 30
Размер испытуемых шин, мм
- диаметр
- длина профиля

300-1500
600
Допустимая погрешность показаний пресса при статических нагрузках, % ±1
Число шкал (поясов) нагрузок 4
Предельное значение нагрузок, тс 0-2,5
0-5
0-15
0-30
Ход поршня рабочего цилиндра, мм 300
Скорость, мм/мин
- опускания поршня
- подъема поршня
- перемещения опоры оси шины

не менее100
0-190
500
Геометрические данные испытательных наконечников
- форма наконечника
- угол при вершине конуса, град
- высота конуса, мм
- высота рабочей части наконечников, мм

коническая
30
150
350
Расстояние между опорами , мм 620
Максимальное рабочее давление, кгс/см2 270
Масштаб диаграммной записи
- по деформации
- по нагрузкам

1:1 ; 5:1
12,5 ; 25 ; 75 ; 150
Цена деления шкалы сельсин-приемника, мм 1
Емкость резервуара для масла в насосной установке, л 80
Обороты насоса, об/мин 930
Общая мощность электродвигателей, кВт 4,55
Габаритные размеры, мм (длина х ширина х высота) 3100 х 5190 х 4380
Масса, кг 8500
