Автоматизированные системы испытательных машин

Учитывая тот факт, что за последние 20-30 лет испытательная техника не претерпела принципиальных изменений, а промышленность электронных компонентов и технологии обработки сигналов бурно развивались, стало очевидным значительное отставание и неэффективность существующих систем измерений испытательных машин и идеи модернизации стали очень актуальны на сегодняшний день. Для решения этих задач была разработана серия универсальных автоматизированных систем ASTM-Digital.

Системы ASTM-Digital предназначены для работы в составе испытательных машин как отечественного, так и импортного производства (EU, EDZ и др.) и разработаны с целью модернизации испытательного оборудования с морально устаревшими торсионными и электрическими системи измерения. В зависимости от поставленных задач семейство ASTM-Digital имеет два варианта исполнения: стандартный и профессиональный, - различающихся по техническому уровню:

• "Стандартный" - цифровая консоль, позволяющая проводить измерения нагрузки, перемещения опорной плиты (активного захвата), скорости нагружения и максимальных значений. Управление испытательной машиной остается без изменений. Рекомендуется использовать с прессами для испытания на сжатие, а также простых разрывных машинах для определения предела прочности без построения диаграмм нагружения и обработки результатов испытаний.
• "Профессиональный" - полноценная автоматизированная сервогидравлическая система управления нагружением с поддержанием скорости, измерения и обработки результатов с построением диаграмм нагружения на ЭВМ. Рекомендуется использовать на машинах, где требуется измерять несколько параметров - силу, перемещения, деформацию и др. при жестких требованиях к точности поддержания скорости нагружения, производить их обработку и рассчитывать характеристики материалов.

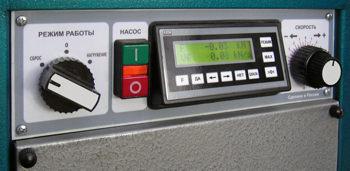

Пример установки системы ASTM-Digital "Стандартная"

Пример установки системы ASTM-Digital "Профессиональная"

Системы ASTM-Digital изготавливаются на базе цифровых технологий обработки сигналов из импортных микрочип-компонентов и имеют многопроцессорную архитектуру. Отличительными особенностями являются наличие единого диапазона измерений для каждого канала (отсутствуют переключаемые поддиапазоны), индикация измеряемых величин в абсолютных единицах на символьно-цифровом жидкокристаллическом индикаторе или мониторе ЭВМ в реальном времени, наличие средств самодиагностики, цифровых фильтров и линеаризаторов в составе программного обеспечения.

Одним из преимуществ систем ASTM-Digital является также простота установки и настройки (для систем без автоматизированного управления), что позволяет выполнить все работы по модернизации испытательного оборудования своими силами без выезда специалистов (прилагаются подробные инструкции по монтажу и наладке), что существенно экономит средства.

Важной особенностью является возможность подключения к ЭВМ даже "Стандартной" цифровой консоли для регистрации результатов испытаний, их обработки, хранения и распечатки протоколов.

* для исполнения ASTM-Digital "Профессиональный"
